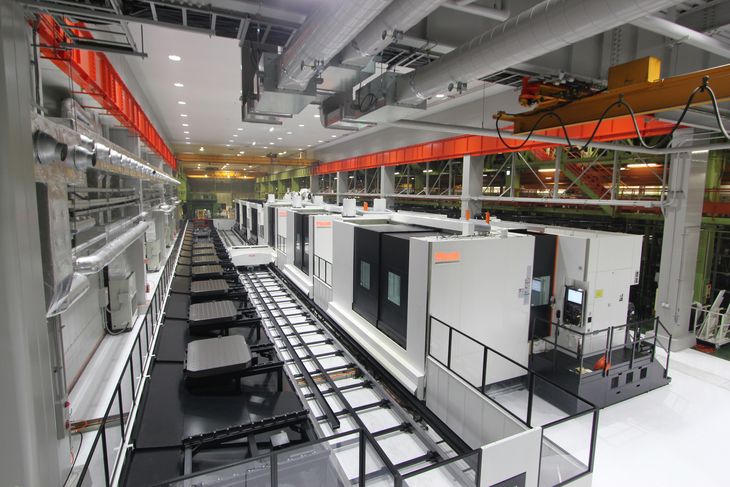

Данная система PALLETECH состоит из 3 горизонтальных обрабатывающих центров HCN 12800 II, 17 паллет, 4 интеллектуальных роботов для загрузки заготовок/выгрузки деталей, автоматической системы очистки рабочей зоны от стружки, видеокамер CCD для наблюдения процесса производства. Данная система существенно сократит время обработки деталей стоек горизонтальных обрабатывающих центров, которые производятся на заводе Огучи и соответственно, обеспечит сокращение производственного цикла в целом.
После введения этой системы время производственного цикла сократилось на 60-80%, а трудовые издержки на 40% (с 5 рабочих / 24 часа на 3 рабочих / 24 часа) по сравнению с предыдущей системой ГПС.
Технические характеристики:
- Рабочая зона (станина, стол, паллета и др.)
- Новый горизонтальный обрабатывающий центр HORIZONTAL CENTER NEXUS 12800-II (3 единицы)
HORIZONTAL CENTER NEXUS 12800-II
| Размер паллеты | 1250 мм × 1250 мм |
| Макс.размер заготовки | φ2400 мм x 2000 мм |
Макс.нагрузка на стол/равномерное распределение |
6000 кг |
| Макс. скорость шпинделя (стандартный) | 10 000 об/мин |
Шпиндель (при 30 мин. цикле/постянной работе) |
37/30кВтx50/40л.с. |
| Тип хвостовика инструмента | No.50 |
| Требуемая площадь | 7047ммx10826 мм |
Стандартные модели Размер паллеты 1250 ммx1250 мм (2 обраб.центра)
Опциональные модели Размер паллеты 1250 ммx1600 мм (1 обраб.центр)
HORIZONTAL CENTER NEXUS 12800-II
| Размер паллеты | 1250 ммx1600 мм |
| Макс.размер заготовки | φ3000 ммx2000 мм |
| Макс.нагрузка на стол/равномерное распределение | 8000 кг |
| Макс. скорость шпинделя (стандартный) | 10 000 об/мин |
| Шпиндель (при 30 мин. цикле/постянной работе) | 37/30кВтx50/40л.с. |
| Тип хвостовика инструмента | No.50 |
| Требуемая площадь | 8152 ммx11427 мм |
Модули накопителей паллет: всего 17 паллет
Описание:
Стандартные модели x2 паллета с размером 1250 x 1250 мм x12 шт.
Опциональные модели x1 паллета с размером 1250 x 1600 мм x5 шт.
Загрузочный робот 4 единицы.
