QT-COMPACT 300MSY

Продукт: Turning
Увеличить

Токарный обрабатывающий центр с ЧПУ разработан для производства большой номенклатуры деталей

  • Встроенный мотор-шпиндель высокой жесткости для увеличения производительности.
    Поворот шпинделя по оси C c дискретностью 0,0001 ° позволяет выполнять контурную обработку

  • 12-позиционная револьверная головка с приводным инструментом для универсального применения

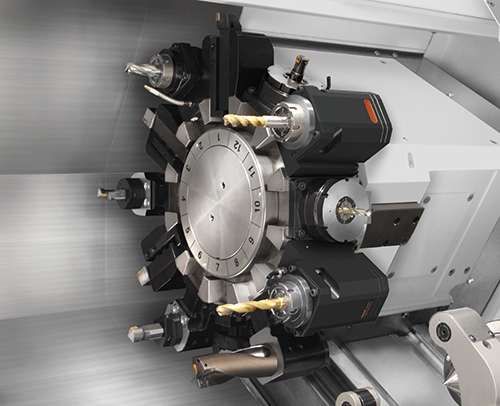

12-позиционная револьверная головка



Смена позиций револьверной головки происходит без ее перемещения вдоль оси Z, что обеспечивает высокую скорость зажима/разжима инструмента без риска столкновения и существенно сокращает время от «стружки до стружки».

24-позиционная револьверная головка



Опционально доступна 24-позиционная револьверная головка для удовлетворения  требований обработки широкого спектра деталей.

  • Роликовые направляющие качения по всем осям обеспечивают высокую жёсткость и высокую эффективность обработки
  • Простота эксплуатации благодаря эргономичному дизайну станка

Технические характеристики станка

Увеличить
Спецификация РМЦ - 500U мм
Параметры заготовки Максимально устанавливаемый диаметр 695 мм
Максимально обрабатываемый диаметр 340 мм
Максимальный диаметр прутка (в зависимости от типа патрона) 77 мм
Главный шпиндель Размер патрона 10 дюйм
Максимальная частота вращения 4000 об/мин
Максимальная мощность (30 мин. цикл) 15 кВт / 20.0 л.с.
Второй шпиндель Размер патрона 6 дюйм
Максимальная частота вращения 6000 об/мин
Максимальная мощность (30 мин. цикл) 8 кВт / 10.0 л.с.
Верхняя револьверная головка Количество инструмента 12
Максимальная частота вращения 4500 об/мин
Максимальная мощность (30 мин. цикл) 5 кВт / 7.5 л.с.
Перемещения по осям Ось X 215 мм
Ось Y 100 мм
Ось Z 605 мм
