INTEGREX i-350H ST

Продукт: Integrex

*С дополнительным оборудованием


Многозадачные станки следующего поколения

  • Благодаря плоской конструкции передней части станка, значительно улучшен доступ дополнительного оборудования, такого как робот и склад заготовок в рабочую зону станка
  • Широкий выбор характеристик токарных и фрезерных шпинделей
  • Новейшая система ЧПУ MAZATROL SmoothAi


Нижняя револьверная головка

Благодаря балансному точению с помощью фрезерного шпинделя и нижней револьверной головки (одновременная обработка двумя инструментами) увеличивается производительность.

Стандартная спецификация нижней револьверной головки

12-позиционная револьверная головка

Тип револьверной

головки

: 12-позиционная револьверная головка

Количество

инструментов

: 12

Размер

инструментов

: Токарный инструмент 25 мм
: Расточная оправка Ø32 мм


Нижняя револьверная головка с приводным инструментом

Нижняя револьверная головка опционально доступна с  приводным инструментом.
Фрезерование может выполняться одновременно верхними и нижними револьверными головками для повышения производительности.

Количество

инструментов

: 12 (макс. 12 поворотных инструментов)

Макс. скорость

фрезерного шпинделя

: 10000 об/мин

Мощность фрезерного

шпинделя (10% ED)

: AC 7,5 кВт

Макс. крутящий

момент (10% ED)

: 47,7 Н*м
Размер инструмента : Сверло Ø20 мм
: Метчик М20



Автоматизация

Барфидер (автоматический податчик прутка)

Барфидеры могут использоваться на станках серии INTEGREX i-H.
Подготовка под барфидер доступна для большинства систем. Опционально доступен планировщик работы барфидера для производства широкой номенклатуры деталей в единичном и серийном производствах.

на примере станка INTEGREX i-450H ST



TA (TURN ASSIST)

TURN ASSIST - роботизированная система загрузки заготовок, которая не требует сложного обучения роботов.
Благодаря программному обеспечению загрузка заготовок на склад и перемещение робота выполняются более эффективно.

на примере станка INTEGREX i-450H ST

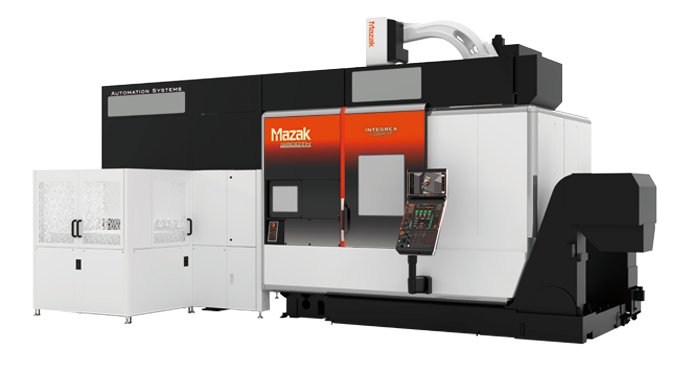

Портальный погрузчик

Портальный погрузчик (GL) отличается компактной конструкцией,
его уникальный дизайн также сокращает время загрузки / разгрузки.
Конвейер деталей может быть установлен с левой или правой стороны станка и может быть интегрирован с несколькими станками.

*на примере станка INTEGREX i-200H ST



Mazak AUTO FLEX CELL (Роботизированная гибкая производственная ячейка)

Роботизированная ячейка способна решать задачи единичного и мелкосерийного производства деталей широкой номенклатуры.

на примере станка INTEGREX i-450H ST



Автоматический сменщик кулачков

Магазин кулачков интегрирован в станок и осуществляет автоматическую смену, вызываясь в рабочую зону по программе.



Next generation MAZATROL Smooth CNC system



Технические характеристики станка

Спецификация РМЦ - 1500U мм
Параметры заготовки Максимально устанавливаемый диаметр 670 мм
Максимально обрабатываемый диаметр 670 мм
Максимальный диаметр прутка (в зависимости от типа патрона) 80 мм
Максимально обрабатываемая длина 1519 мм
Главный шпиндель Размер патрона 10 дюйм
Максимальная частота вращения 4000 об/мин
Второй шпиндель Размер патрона 10 дюйм
Максимальная частота вращения 4000 об/мин
Фрезерный шпиндель Наклон по оси B 240°
Емкость инструментального магазина 38
Максимальная частота вращения 12000 об/мин
Нижняя револьверная головка Количество инструмента 12
Перемещения по осям Ось X 695 мм
Ось X2 220 мм
Ось Y 300 мм
Ось Z 1585 мм
Ось Z2 1539 мм
