FJW-100/160

Продукт: Vertical
Увеличить

Интеграция процесса обработки: 5-ти осевая обработка / обработка крупногабаритных деталей / высокоэффективная обработка


  • 90°- угловая фрезерная головка для 4х сторонней обработки в стандартной комплектации
    (Программируемая в EIA / ISO индексация поворота 5°)
  • Шпиндель мощностью 6000 об / мин, 26 кВт, крутящий момент 828 Н·м для высокопроизводительной обработки
  • Высота колонны 1650 мм при использовании управляемой поперечной траверсы - ось W


Угловая фрезерная головка

Автоматическая установка/отсоединение фрезерной головки с автоматической сменой инструмента (Индексируемой в 72х положениях каждые 5° программируемая в EIA / ISO) позволяет выполнять непрерывную обработку со всех сторон, в том числе обработку верхней поверхности детали (при отсоединенной головке).

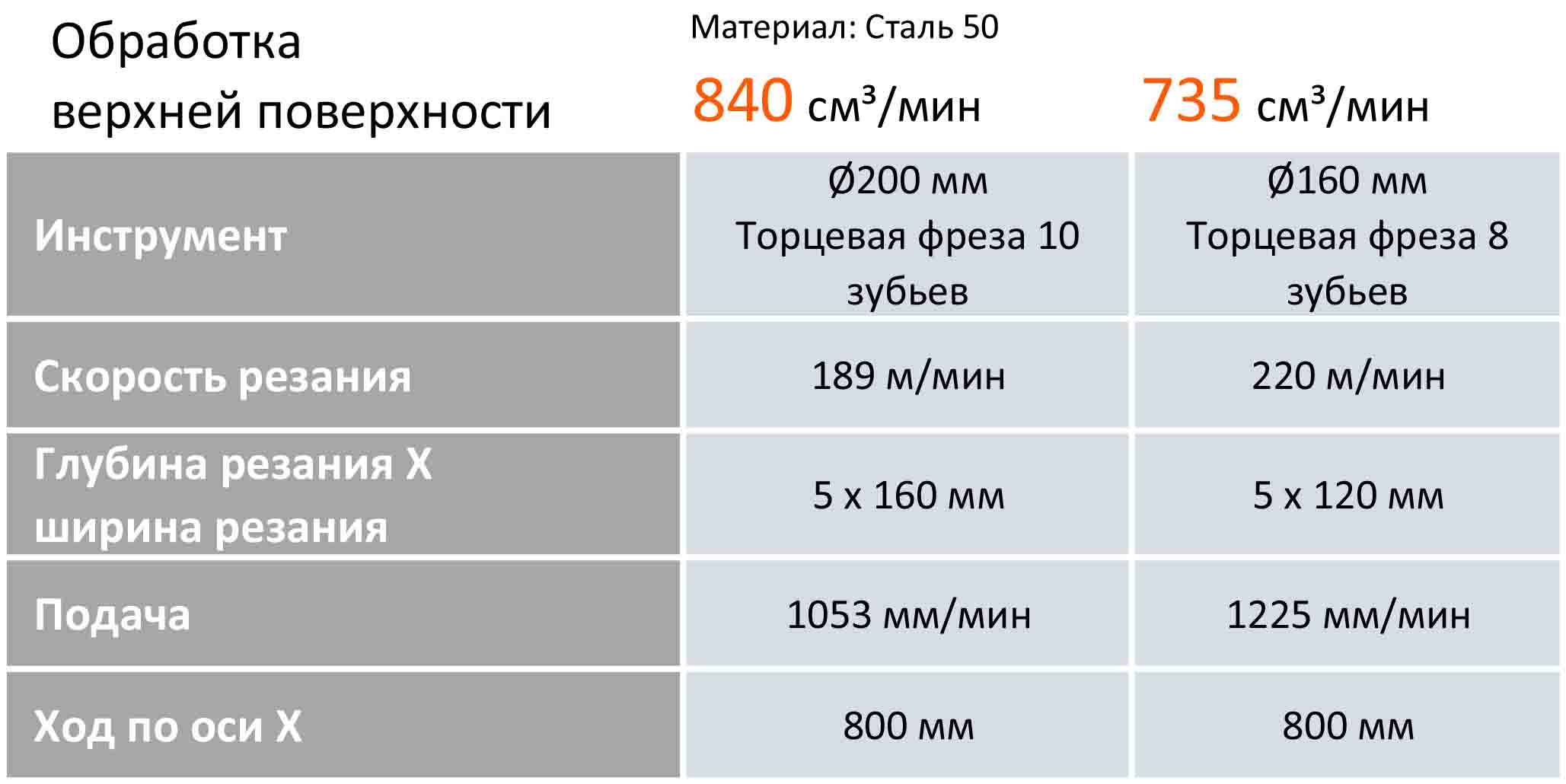

Шпиндель с высоким крутящим моментом 6000 об/мин

Дополнительный шпиндель с высоким крутящим моментом 6000 об/мин для обработки стали и чугуна на тяжелых режимах резания.

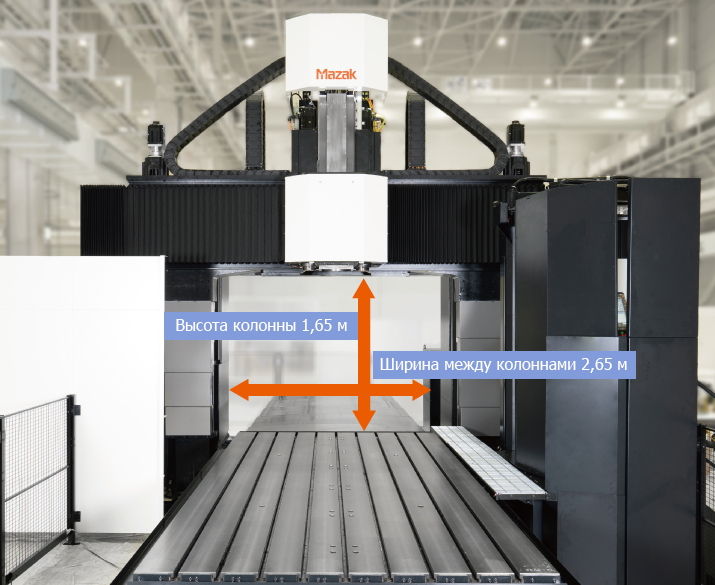

Ось W

Высота колонны 1,65 м с одновременным перемещением РАМ-суппорта (ось Z - 0,8 м) и поперечной траверсы (ось W) для обработки крупногабаритных заготовок



Технические характеристики станка

Увеличить
Спецификация Значение
Параметры заготовки Ширина 4000 мм / 157.480 дюйм
Длина 2000 мм / 78.740 дюйм
Шпиндель Тип конуса No.50
Максимальная частота вращения 6000 об/мин
Инструментальный магазин Количество инструмента 50
Перемещения по осям Ось X 4250 мм / 167.32 дюйм
Ось Y 3200 мм / 125.98 дюйм
Ось Z 800 мм / 31.50 дюйм
