FF-n5000/40

Продукт: Horizontal
Увеличить

Компактный, высокоскоростной горизонтальный обрабатывающий центр FFn-5000/40 - оптимальное решение для массового производства.






・Скорость подачи (оси X, Y, Z) : 62000 мм/мин
・Ускорение (Ось X) : 0.7 G
  (Ось Y) : 1.0 G
  (Ось Z) : 1.5 G
・Ускорение шпинделя   : 1.4 сек (0→12000min-1)

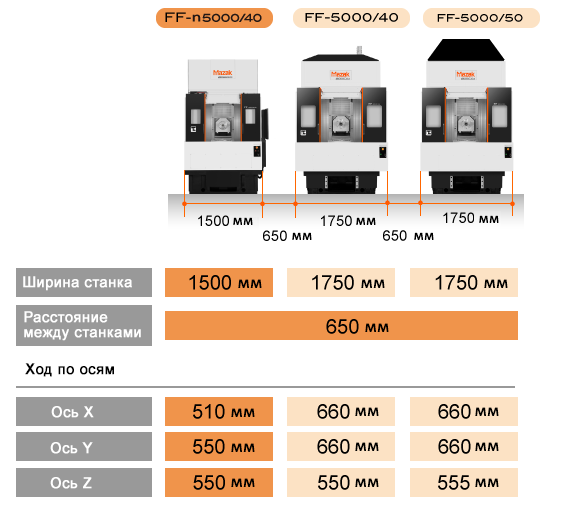

  • Компактная площадь
    Подходит для массового производства разноразмерных деталей, в том числе и для обработки блока цилиндров.
  • Высокая производительность
    Сокращение вспомогательного времени благодаря высокому ускорению и быстрым ходам.
  • Высокая надежность
    Все направляющие станка защищены и изолированы от зоны резания, чтобы защитить механизм от стружки.
    Смена инструмента производится напрямую из магазина инструментов в шпиндель, чтобы обеспечить высокую надежность.
  • Автоматизация
    Неподвижная конструкция стола обеспечивает удобную автоматическую установку приспособлений для исключительной универсальности.
    Станки с осью B (стандарт) и станки с осью A (опция) могут быть интегрированы в одну производственную линию.

  • ЧПУ MAZATROL SmoothС разработана для простоты эксплуатации (стандарт)
  • MAZATROL SmoothC является стандартной системой ЧПУ для этого станка, система ЧПУ Fanuc 32i доступна опционально.

Примечание: максимальная ширина заготовки составляет 674 мм, поскольку ширина передней двери составляет 674 мм. (Φ720 - максимальный диаметр заготовки, включая приспособления).

Технические характеристики станка

Увеличить
Спецификация Значение
Параметры заготовки Размер паллеты 500 мм
Максимальный диаметр заготовки 720 мм
Максимальная высота заготовки 715 мм
Шпиндель Тип конуса No.40
Максимальная частота вращения 12000 об/мин
Инструментальный магазин Количество инструмента 20
Перемещения по осям Ось X 510 мм
Ось Y 550 мм
Ось Z 550 мм
