Программное обеспечение и ЧПУ

Система ЧПУ для многоцелевых станков · 5-осевых обрабатывающих центров · Горизонтальных и вертикальных обрабатывающих центров · Токарных центры с ЧПУ

MAZATROL SmoothAi

Система управления включает в себя широкий спектр передовых функций программирования, которые позволяют сочетать простоту использования и обеспечивать высокую скорость и точность обработки.

Solid MAZATROL
ОПТИМИЗАЦИЯ ПРОЦЕССА ОБРАБОТКИ

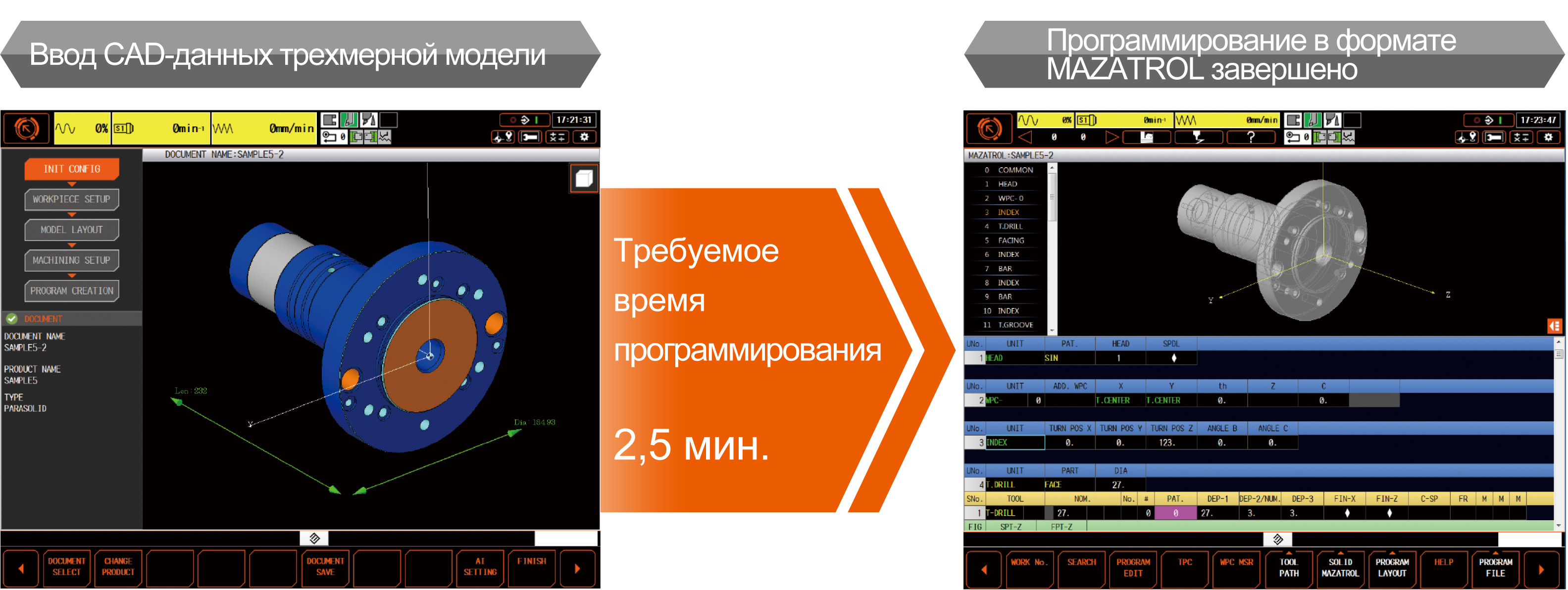

Используется для быстрого и удобного создания управляющих программ. При наличии 3D-модели ее можно загрузить в стойку и в автоматическом режиме сформировать управляющую программу для последующей обработки.



Smooth Ai Spindle
ОПТИМИЗАЦИЯ УСЛОВИЯ РЕЗКИ

Использует технологию AI для оптимизации условий резки и обработки поверхности благодаря автоматическому обнаружению вибрации шпинделя.



Ai Thermal Shield
СТАБИЛЬНАЯ ТОЧНОСТЬ ОБРАБОТКИ

Обеспечивает стабильную точность обработки благодаря компенсации тепловых деформаций



Новые алгоритмы автоматически определяют величину компенсации, которая будет автоматически применяться в соответствии с изменениями температуры, чтобы обеспечить еще более высокую точность обработки.





Серии станков с новейшей системой ЧПУ MAZATROL Smooth созданы для увеличения производительности

- Технология Smooth обеспечивает более высокую производительность
- Самая быстрая ЧПУ в мире - новейшее аппаратное и программное обеспечение для беспрецедентной скорости и точности обработки
- Легкость эксплуатации благодаря интеллектуальным функциям
- Программное обеспечение Smooth Process Support позволяет объединить станки в единую информационную сеть



Тип ЧПУ зависит от спецификации станка

MAZATROL SmoothX, MAZATROL SmoothG

  • Сенсорный дисплей – работать на нем также легко, как со смартфоном или планшетом
  • Графический интерфейс ЧПУ MAZATROL Smooth интуитивен и служит для удобства эксплуатации
  • Высокоточная 5-осевая обработка сложных контуров при высоких скоростях подачи (ЧПУ MAZATROL SmoothX)
  • ПК с операционной системой Windows®8
Windows является зарегистрированной торговой маркой корпорации Microsoft Corporation в США и других странах.

MAZATROL SmoothC

  • Программирование в формате MAZATROL
  • Упрощенный режим отображения и ввода кода
  • Стартовый экран и выбор меню для простоты эксплуатации

Функции

Системы ЧПУ MAZATROL Smooth

Эксплуатация





19-дюймовая сенсорная панель и сенсорный экран ЧПУ MAZATROL Smooth и графический интерфейс для непревзойденной простоты эксплуатации.

Всплывающие окна используются для выбора дополнительных элементов или ввода значений.


Отображение процессов





Под каждый процесс доступен главный экран, который отображает необходимые данные в удобном для восприятия формате.

Программирование



  • Программирование в формате EIA

Позволяет быстро переключаться на соответствующую секцию программы EIA посредством нажатия траектории перемещения инструмента. Поиск ошибок и проблем осуществляется с помощью функции анализа программы

  • Программирование в формате MAZATROL

В ходе проверки формы и траектории, неточности в коде могут быть минимизированы в кратчайшие сроки в ходе программирования. Данные 3D CAD могут быть импортированы для быстрого и легкого программирования.



Менеджер приложений





Удобное управление приложениями и быстрый вызов команд



ОБРАБОТКА

Сокращение времени обработки

Исключительная простота эксплуатации, а также удобная визуализация данных обеспечивают более высокую производительность.



Технология Smooth позволяет оптимизировать процесс зубонарезания, выполняя его быстрее и эффективнее



Технологические характеристики, включая время цикла, качество обработанной поверхности и обрабатываемый профиль, можно регулировать с помощью ползунков на дисплее в соответствии с требованиями материала и методами обработки.
Полученные параметры можно сохранить в памяти, чтобы снова использовать в будущем.



ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ SMOOTH PROCESS



Управление производством





Обмен данными между ЧПУ SmoothX и офисными ПК для повышения эффективности производства. Сетевое подключение к периферийному оборудованию благодаря промышленной сети передачи данных.



Панель энергопотребления



Обеспечивает удобный визуальный контроль энергопотребления по каждой детали, а также отображает приблизительное количество выбросов CO2 и стоимость электроэнергии.



Технические характеристики

ЧПУ

Количество
управляемых осей

Одновременное управление
по 5-ти осям

Одновременное управление
по 4-ем осям

Одновременное
управление
по 5-ти осям

Наименьший шаг ввода

0.0001 мм

0.0001 мм

0.0001 мм

Экран

19-дюймовый цветной TFT
(Сенсорная панель)

19-дюймовый цветной
TFT
(Сенсорная панель)

10.4" VGA



Тип клавиатуры

Экранная

Экранная

Клавиатура панели управления




ЧПУ для станков лазерной резки

   MAZATROL PreviewG

Высокая производительность благодаря высокоточному управлению с MAZATROL PreviewG

Усовершенствованное аппаратное оснащение

Современный ЦП для непревзойденной скорости работы

Высокоскоростная обработка

Оптимальное ускорение / замедление для сокращения времени резания

Контроль допуска обеспечивает высокоскоростную резку под углом

Управление лазерным лучом

Управление улучшено с целью обеспечения оптимальной мощности лазера

Улучшенная производительность для резания летучим резцом и снятия фасок









Большой 19-дюймовый ЖК-дисплей с сенсорным экраном

Работает аналогично вашему смартфону / планшету

Переключение

Большие переключатели и светодиоды предотвращают ошибки в работе.
Если функциональная кнопка не может использоваться во время конкретной операции,
это обозначается подсветкой этой кнопки.
Кнопки и переключатели сгруппированы для удобства работы.

5 основных рабочих экранов
